憑借著風機變頻器的功能，對引風機系統進行的變頻改造，能夠使風機在滿足運行工藝需求下，還能維持最佳節能的運行狀態，直接降低了電能的消耗量，可取得直接的經濟效益。

根據客戶公司設備的實際生產工況的反饋來看，其中的電機額定功率450KW，額定轉速1487rpm，電機額定電流為32.6A，電機實際工作電流為24A，負載率為74%，風門開度為70%。根據系統運行情況，考慮到引風機的調速范圍和流量調整范圍，系統進行變頻改造節能計算分析如下：

未改造前，系統風機耗電量為：

P1=I1/I0×P0=24/32.6×450KW=331KW

年用電量為W1=P1×24×365=290萬度

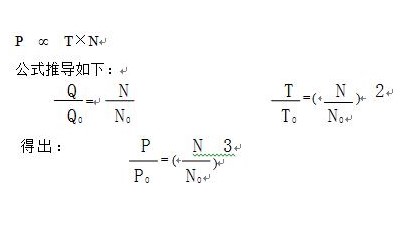

進行變頻調速改造后，由于風機、水泵屬平方轉矩負載，即電機負載轉矩與轉速的平方成正比，流量與電機的轉速成正比。而電動機輸出功率的一般表達式為：

也就是說電機的軸功率與電機轉速的立方成正比。風機耗電量計算如下：

變頻風機提供的實際風量Q2=70%Q0，風機的實際轉速為N2=70%N0

風機耗電量P2=P0×（N2/N0）3=450×0.73=154.4KW。考慮到風機效率及送風壓力等情況，該值會高于理論計算值，在低速時相差更大，經驗值70%額定風量變頻改造后實際功率約為額定功率的45%左右，即P2=P0×0.45=202KW，

年用電量為W2=P2×24×365=177萬度

由上分析可知，該引風機進行變頻改造后，年節電量約為：

W=W1—W2=331-177=154萬度

以0.5元/度電價計算，全年可由節電帶來經濟效益為:

154×0.5=77萬元
