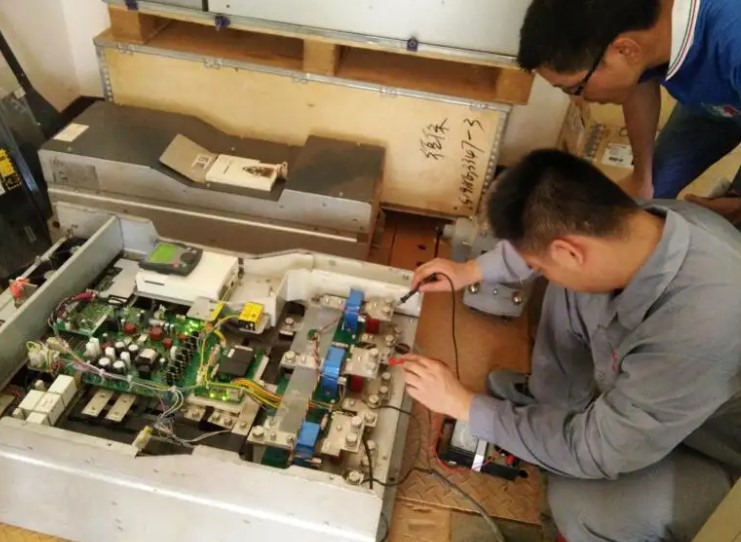

我們?cè)?a class="attach inline_attach" href="http://www.plxinyuan.cn" target="_blank" title="維修變頻器">維修變頻器的過程中，可以將開關電源電路簡化為上圖所示的電路模型，電路中的所有關鍵元件都包含在內。而任何復雜的開關電源，去掉樹枝后，也會像上面那樣留下樹干。其實在維修中，要想擁有復雜電路的“化簡”能力，就要在看似混亂的電路延伸中找到這些主線。學學謝牛的老婆，你訓練的眼睛前面沒有整個開關電源電路，只有各個部分的方向——振蕩電路、穩壓電路、保護電路、負載電路等等。

看看電路中的幾條路徑。

1.振蕩電路:開關變壓器主繞組N1和Q1的漏源極和R4是電源工作電流的通路；R1提供啟動電流；電源繞組N2、D1和C1形成振蕩芯片的電源電壓。這三個環節的正常運行是電源振蕩的前提。

當然，PC1的四個引腳外接定時元件R2、C2和PC1芯片本身，也構成振蕩電路的一部分。

2.穩壓電路:N3、D3、C4等5V電源。以及R7-R10、PC3、R5、R6等的組分。構成穩壓控制電路。

當然，PC1芯片和外設部件R3和管腳1、2的C3也是穩壓電路的一部分。

3.保護電路:PC1芯片和3針外設部件R4組成過流保護電路；并聯在N1繞組上的D2、R6和C4元件構成IGBT的保護電路。本質上，穩壓電路的電壓反饋信號——穩壓信號也可以看作是電壓保護信號。但保護電路的內容并不局限于保護電路本身，保護電路的啟動控制往往是由負載電路的異常引起的。

4.負載回路:N3、N4二次繞組及后續回路均為負載回路。異常負載電路會涉及保護電路和穩壓電路，會使兩個電路做出相應的保護和調節動作。

振蕩器芯片本身參與并構成前三個電路。如果芯片被損壞，所有三個電路將一起罷工。三四路的維修是在芯片本身正常的前提下進行的。另外，要像下棋一樣，用全局觀念和系統思維來判斷斷層，透過現象看本質。例如，停止振動的失敗可能不是由振蕩電路元件的損壞引起的，而可能是穩壓電路的故障或負載電路的異常，導致芯片內部的保護電路開始控制并停止PWM脈沖的輸出。不能完全隔離各個電路進行維修，一個故障部件的出現很可能會出現“牽一發而動全身”的效果。
