當我們在使用變頻器時，考慮到“偏置頻率”和“頻率增益”這兩個參數是（以下簡稱-VFD）在給定頻率下使用外部模擬信號時，大部分需要采用的兩個參數。所以杭州三科 VFD的技術工程師會在下面的內容中詳細介紹，幫助大家了解相關的生成設置。

1.什么是頻率增益？

頻率是頻率設定信號的增益，即最大給定頻率與最大頻率的比值。該功能僅在使用外部模擬信號設定頻率時有效。用于彌補外部設置信號電壓與VFD內部電壓(+10V)的不一致；同時，便于選擇模擬設定信號電壓。設置時，當模擬輸入信號最大時(如10V、5V或20mA)，計算輸出U/f圖的頻率百分比，并設置為參數。

圖1頻率增

如圖3所示。比如a VFD的電壓給信號端，要求0 ~ 10 V對應的輸出頻率為0 ~ 50 Hz，但當外部設置信號只有0 ~ 5 V時，如果想保持VFD 0 ~ 50 Hz的輸出頻率，可以將頻率設置信號的增益設置為200%。

2.偏頻和頻率增益的設置方法

例:當a VFD所需頻率為0 ~ 5V或4 ~ 20 mA時，其輸出頻率為0 ~ 50 Hz。對于設置信號的可選VFD，只需將給定信號設置為0 ~ 5V或4 ~ 20mA，這樣0V或4mA對應的頻率為0Hz，5V或20mA對應的頻率為50Hz。本例中的偏置頻率為0Hz或0%。

例2:某VFD的頻率信號只有0 ~ 10 V.dc，然而現場只給出了1 ~ 5V的電壓信號，所以需要偏頻和頻率增益參數，可以先畫出基頻給定線I，如圖下所示。

圖2偏置頻率和頻率增益參數設置示意圖

從給定電壓VX=1V，fx=0Hz，頻率給定線II的起點可以確定為A，從VX=5V，fx=50Hz，頻率給定線II的終點可以確定為b，給定線II的延長線，可以看出VX=V對應的頻率fx為-12.5 Hz，是最高頻率的-25%。對應于VX=10V的頻率FX是112.5 Hz，是最高頻率的225%。將最大頻率設置為50Hz，偏移頻率設置為- 12.5Hz，頻率增益設置為

25%，使給定信號的1 ~ 5V電壓對應0 ~ 50Hz的頻率。

例:A VFD拖動帶式輸送機，由電位器給定。該過程要求當電位計調到最大時，VFD的輸出頻率不能超過25Hz。

通常VFD內部給定信號電壓為10V，根據工藝要求0 ~ 25Hz對應0 ~ 10V。由于0V對應0Hz，其起點仍在原點，所以不需要設置偏置頻率，只需要設置頻率增益，即25/50 = 50%。

3.偏移頻率是多少

偏頻也叫偏離頻率和頻率偏差。如圖1所示，當給定信號=0時，(4 mA)對應的頻率稱為偏頻。其目的是當VFD的頻率由外部模擬信號(電壓或電流)設置時，使用此功能調整輸出頻率，如圖2所示。

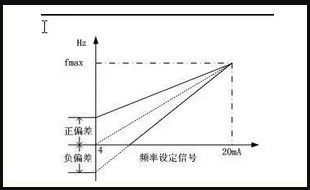

圖3偏置頻率

是VFD頻率設定信號為“0”時對應的頻率稱為偏置頻率。即偏差值可以在0 ~ f max范圍內，有些VFD還可以設置偏置極性。比如調試中頻率設置信號為0%時VFD的輸出頻率不是0Hz，而是任意頻率值，那么此時偏移頻率設置為負值，使得VFD的輸出頻率為0Hz。偏頻大多用頻率值表示，也用有用頻率的百分比表示。

4，VFD頻率給定線

當VFD頻率由模擬信號給定時，給定信號與對應給定頻率的關系曲線稱為頻率給定線。通俗地說，給定頻率線就是輸入VFD的給定信號與VFD的高低輸出頻率之間的對應曲線。

在給定信號從0增加到最大值(如4 ~ 20 mA)的過程中，給定頻率fX從0線性增加到最大頻率的頻率給定線就是基頻給定線。如果給定信號I = 4 ~ 20 mA，則要求對應的頻率為0 ~ 50 Hz，如圖1所示。

圖4 VFD基頻給定線

在VFD的應用中，要求的頻率給定線與基本頻率線不一致。比如設備要求的最低頻率不是0Hz，最高頻率可能不是額定頻率。因此，有必要調整頻率給定線，以滿足生產要求。從上圖可知，給定頻率線是一條直線，那么調整就是改變給定頻率線的起點和終點，這就涉及到“偏頻”和“頻率增益”兩個參數的設置。

注意:由于不同類型的VFD需要不同的設置參數，因此在使用VFD時，應盡量參考相應的說明來選擇給定的信號，以免不匹配。
