眾所周知，變頻器已經廣泛應用于各行各業。然而，許多電氣工程師、制造商和客戶都想清楚如何設計變頻控制系統，以及設計和制造變頻控制柜對實際應用的具體要求。本章從實際設計和應用案例出發，總結設計要點，寫出自己的拙見，供同行參考。

根據實際和客戶要求進行設計。

在設計變頻控制系統之前，我們必須了解系統配置、工作模式、環境、控制模式和客戶的具體要求。

具體來說，系統分為新設計系統或設備修改系統。

對于舊設備的改造，電氣工程師應準確了解以下技術參數和要求。

1.電機的具體參數、制造日期、制造商(國產和進口)、額定電壓、額定電流和電機的相數。

2.電動機的負載特性類型和工作方式。電機啟動模式。

3.工作環境。如現場溫度、防護等級、電磁輻射等級、防爆等級等。

4.配電的具體參數。

變頻器柜安裝位置到電機位置的實際距離。(變頻器柜到電機的距離是一個非常重要的參數)

變頻器柜中驅動電機的數量和模式。

變頻器柜與舊電氣系統的切換關系。一般δ-Y啟動和變頻工作互為備用和切換保護。

變頻柜外圍傳感器變送器的選擇參數和采樣位置。

變頻控制柜的控制模式，如手動/自動、本地/遠程、控制信號范圍。通訊網絡是否建立。

強電回路和弱電回路的隔離。和采集控制信號的隔離。

工作場所的供電質量，如防雷、浪涌和電磁輻射。

對于新型變頻系統，電氣工程師和機械工程師要深入了解傳動機械的負載特性，從而確定電機類型和容量。根據電機的機械負載特性和容量，選擇變頻器的類型和容量。

目前機械負載和電機轉矩特性有很多種，常用的有三種。

I .恒定扭矩負載。例如傳送帶、升降機等。

公式為P=T*N/975 P-電機功率T-電機扭矩N-電機轉速。

對于恒轉矩，系統設計應注意:

(1)電機應選擇變頻器專用電機。

(2)變頻器柜應配備專用冷卻風扇。

(3)增加電機容量。

(4)降低負載特性。

(5)增加變頻器的容量。

(6)變頻器的容量與電機容量的關系要以品牌為準，一般為1.1~1.5。

第二，平方轉矩負載。例如風扇和泵。

公式為T=K1*N2，P=K2*N3 P-電機功率T-電機扭矩N-電機轉速。

一般風機、水泵都是用變頻節能。理論和實踐證明節能40~50%左右，此類應用占變頻器應用的30~40%左右。

對于平方轉矩負載，系統設計應注意:

(1)異步交流電機通常用作電機。根據環境需要，選擇電機防護等級和模式。

(2)大于7.5KW的變頻柜，應安裝通風散熱設施。

(3)電機，變頻器容量關系。

系數與國外變頻器容量和國內變頻器容量有關。

國外的電機容量相當于1.3-1.5電機容量。

家用電機1.2電機容量1.5-2電機容量

三.恒功率負載。如卷揚機、機床主軸等。

等式:P=T*N/975=CONT。

一般在達到一定轉速范圍時，會恒扭矩運行，超過一定轉速時，會恒功率運行。

恒功率的機械特性是復雜的。

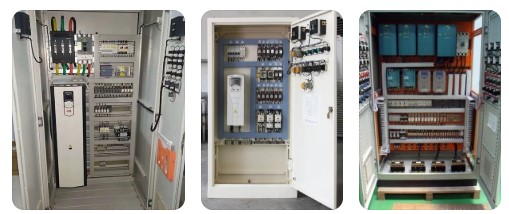

對于每一個變頻控制柜來說，設計都是整個系統的重點，最能體現產品質量的關鍵環節。對于變頻控制柜，

電氣設計工程師應從以下設計方面入手。

1.變頻控制系統的原理圖設計

2.主電路設計。

3.電路控制電路設計。包括常規控制電路、PLC控制接口電路、變頻器聯網等。

4.變頻控制柜的工藝設計。包括電氣工藝設計和機柜鈑金工藝設計。

原理圖設計

根據以上原則和規則，參考變頻控制柜原理圖，根據實際需要繪制原理圖。

主電路設計。按照下列順序選擇主電路電氣設備。

(1)確定機械負載特性、功率、扭矩和速度。

(2)確定電機特性，額定電壓，額定功率和額定電流，

(3)根據以上條件和實際客戶的需要，選擇以下電器元件。

TR-變壓器是可選的，根據電壓等級標準選擇。

FU- fuse，一般是額定變頻器電流的2.5-4倍。注意選擇快熔保險絲。

QA-開，一般為額定變頻器電流的1.2倍。

KM-接觸器，必須選擇額定變頻器電流。

LY-雷電保護浪涌裝置，尤其是在雷暴多發區域，以及交流電源尖峰和浪涌頻繁發生的場合，以保護變頻系統免受意外損壞。一般配備40KVA浪涌裝置。

DK反應堆

電抗器的功能是抑制由變頻器輸入和輸出電流的高次諧波分量引起的不利影響，而濾波器的功能

就是抑制變頻器造成的無線電波干擾，也就是無線電波噪聲。

有的變頻器內置電抗器，有的場合沒有電抗器。一般變頻器多少功率配多少電抗器，參數是變頻器廠家提供的。反應器的參數可以通過下面的公式計算

L=(2%~5%)V/6.18*F*I

額定電壓

額定電流a

F-最大頻率HZ

LBI/ LBO輸入和輸出濾波器應根據頻率進行配置。

R-制動電阻的計算比較復雜，需要在變頻器柜廠家的指導下進行配置。

電路控制電路設計，根據電氣工程師的知識和變頻器的要求。但是應該注意的是

(1)輸入/輸出弱電信號必須與PLC、儀表、傳感器變送器隔離，否則控制系統信號混亂，系統異常。

(2)連接PLC和常規控制系統，并確保安裝電涌吸收器。

(3)控制電源應采用隔離變壓器進行電氣隔離。

變頻控制柜的工藝設計。

電氣工藝設計

工程師設計了電氣變頻電路，下一步是電氣工藝設計，包括:

1.變頻器多大功率，配什么型號的線纜，多大線徑，配多遠。一般可以查表或者計算。

2.接地布線。

3.抗干擾布線。非常重要。高壓電纜一般采用屏蔽電纜，電纜和屏蔽層用金屬卡子固定安裝在底板上，有的還配有屏蔽金屬環，用于抗干擾。

4.進出線電纜接頭配置。

櫥柜鈑金的工藝設計

應根據以下原則進行設計

1.變頻器環境

溫度:變頻器環境溫度為-10 -50度。必須考慮通風和散熱。

氣體:是否有爆炸或腐蝕性氣體。

2.機柜的承載重量。

3.交通便利。安裝吊鉤可確保安全操作。

4.機柜的銘牌和制造商的CI標志。

結論:

一個高品質的變頻控制柜，從設計、工藝、制造、運輸、包裝，都是實用性要求很高的產品。只有保證每個環節的質量，才能做出高質量、高水平的控制柜。
