你知道一臺通用型變頻器的電路結構是如何劃分的嗎?

簡單來說通用型變頻器就是控制AC到DC 再到AC的設備。最后一次變成交流,是頻率和電壓由預設參數控制的交流,這樣作為負載的交流電機可以從一個速度變成任意速度,可編程轉矩變化很小。同時包含過流、過壓、欠壓、過載保護裝置,顯示轉數、電流、電壓等。同時,還能記住最近的故障信息。

“你知道一臺通用型變頻器的電路結構是如何劃分的嗎?”

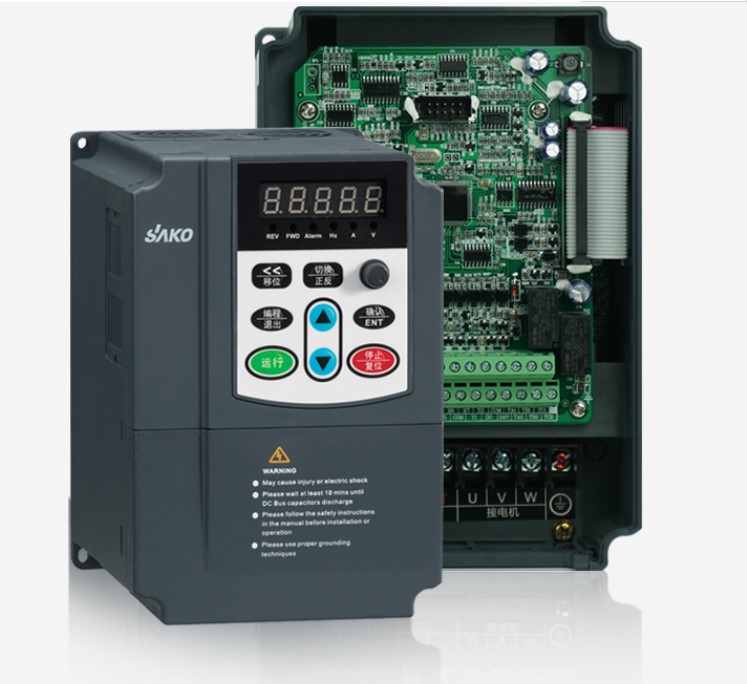

變頻器


其中,變頻器的結構分為三部分:


(1)整流器:最近廣泛使用二極管轉換器,將工頻轉換成DC功率。兩組晶體管轉換器也可以用來形成可逆轉換器,由于其可逆的功率方向,可以再生。


(2)平滑波回路:整流器整流后的DC電壓含有6倍于電源頻率的脈動電壓。此外,逆變器產生的脈動電流也會使DC電壓發生變化。為了抑制電壓波動,電感和電容被用來吸收波動的電壓(電流)。當器件的容量較小時,如果電源和主電路構成有容差的器件,可以省去電感,使用簡單的平滑電路。


(3)逆變器:與整流器相反,逆變器將DC功率轉換為所需頻率的交流功率,并在指定時間接通和斷開六個開關器件,以獲得三相交流輸出。以電壓型pwm逆變器為例,給出了開關時間和電壓波形。


變頻器電路圖。

“你知道一臺通用型變頻器的電路結構是如何劃分的嗎?”

其中,變頻器電路分為主電路、控制電路、運算電路、電壓電流檢測電路、驅動電路、速度檢測電路等。


主電路:


①整流電路:將三相交流電變?yōu)槊}動直流電。


②濾波電路:使脈動DC變得更平滑DC。


備注:根據濾波元件的不同,變頻器可分為電容電壓型變頻器和電感電流型變頻器。


③限流電路:電源接通時限制充電電流,保護整流二極管。


④制動電路:吸收泵電壓和增加電機轉矩的機構。


⑤逆變電路:在驅動電路的控制下,將直流電變?yōu)榻涣麟姟?
